راهنمای انتخاب گیربکس

پارامترهای اساسی که باید در انتخاب یک گیربکس در نظر گرفته شود به شرح زیر می‌باشند:

• توان درصورتی که ورودی باشد
• در صورتی که خروجی باشد.
• گشتاور نیروی خروجی (daNm)
• دور ورودی (RPM)
• دور خروجی (RPM)
• نسبت تبدیل
• بازده گیربکس
• ضریب کار

گشتاور خروجی M2

ضریب کار s.f.

برای انتخاب درست گیربکس ها لازم است که اطلاعات زیر را داشته باشیم:

1. نوع ماشینی که گیربکس برای آن انتخاب شده
2. دمای محیط
3. شرایط محیط (گرد و خاکی، رطوبتی، یخ زده، استوایی و ...)
4. موتور محرک (نوع و مشخصات)
5. نوع انتقال بین موتور و گیربکس (مستقیم از طریق کوپلینگ کلاچ، واریاتور)
6. آرایش محورها
7. مقدار بار شعاعی و یا پیشران و علل آن

طریقه نصب گیربکس

برای نصب گیربکس باید نکات زیر را رعایت کرد:

• گیربکس باید محکم به یک پایه مسطح پیچ شود تا ارتعاش ننماید. اگر احتمال ضربه، بار بیش از حد یا گریپاژ می‌دهید از کوپلینگ‌های هیدرولیکی، محدودکننده‌های گشتاور نیرو، کلاچ و غیره استفاده کنید.
• اگر می‌خواهید گیربکس را رنگ بزنید کاسه نمدها را بپوشانید تا از خراب شدن آنها جلوگیری شود.
• تولرانس ماشین‌کاری هر نوع دنده، چرخ زنجیر یاپولی که روی محورهای ورودی یا خروجی نصب می‌شود باید مطابق استاندارد ISO H7 باشد. محور گیربکس‌ها سوراخ‌دار و رزوه شده است تا بتوانید روی چرخ‌دنده یا چرخ زنجیر مورد نصب مهره ببندید.
• برای جلوگیری از اکسیده شدن و گیریپاژ قطعات بالا، قبل از نصب آنها سطوح مورد تماس را تمیز کرده و گریس کاری نمایید.
• سوراخ محور گیربکس‌ها دارای تولرانس H7 است، تمام محورهایی که به آن وصل می‌شوند معمولا با H6 ماشینکاری می‌گردند. اگر لازم باشد که فیت تداخلی باشد می‌توان از (H7-J6) استفاده کرد.
• قبل از راه اندازی دستگاه اطمینان حاصل کنید که سطح روغن درست بوده و لزجت روغن برای نوع بار مصرفی صحیح است.
• وقتی گیربکس را با گریس ترکیبی روغن کاری کرده باشید نیاز به نگهداری بعدی نیست.

استفاده از روغن معدنی

وقتی روغن معدنی استفاده شده باشد توصیه می‌شود که:

• روغن را پس از 500 تا 1000ساعت کار اولیه عوض کرده و بهتر است داخل گیربکس را شستشو دهید.
• در فواصل زمانی منظم، سطح روغن را بازرسی و روغن را پس از 4000 ساعت کار عوض کنید.
• اگر از روغن ترکیبی استفاده کرده‌اید باید آن را پس از 8000 ساعت کار تعویض نمایید.

در صورتی که قرار است گیربکس در هوای خیلی مرطوب به مدت زیاد بماند بهتر است آن را پر از روغن کنید، طبیعتا باید برای راه اندازی مجدد گیربکس سطح روغن را به مقدار مطلوب برسانید.

روغن‌های معدنی را می‌توان برای دماهای بین 0 تا 30 درجه سانتی گراد بکار برد. اگر دما از 30 تا 35 درجه سانتی گراد تجاوز کند، باید روغنی که لزجت مناسب را دارا می‌باشد به کار برد.

اگر دما کمتر از 0 درجه سانتی گراد باشد باید روغنی با لزجت پایین‌تر را مورد استفاده قرار داد.

از مواد روغنی ترکیبی (گریس) می‌توان برای دماهای از 10 تا 40 درجه سانتی گراد و از 30 تا 35 درجه سانتی گراد (برای بلاسیا S) تا 50 درجه سانتی گراد (روغن) استفاده کرد.

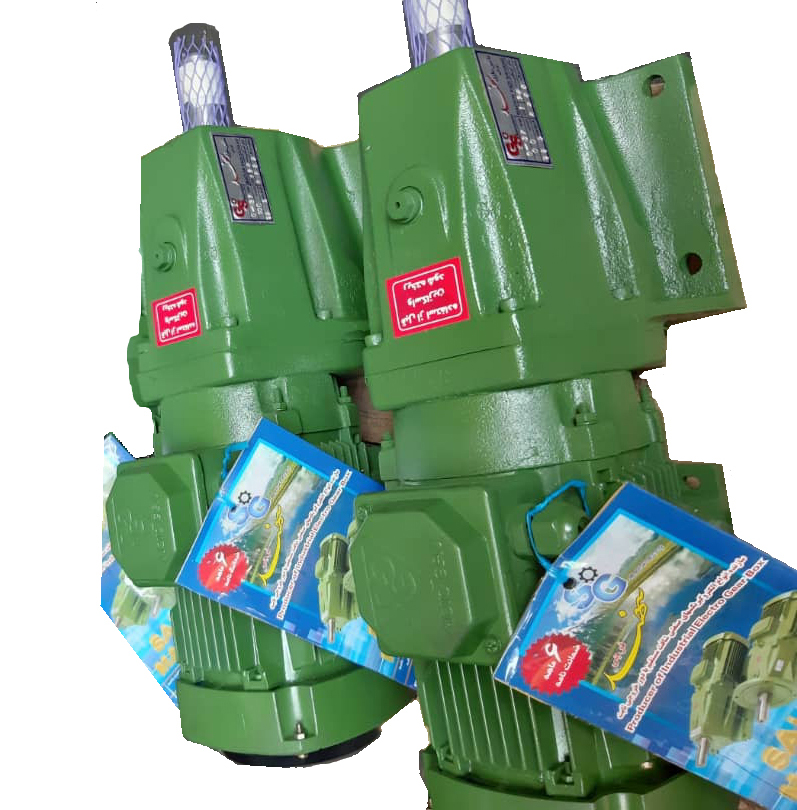

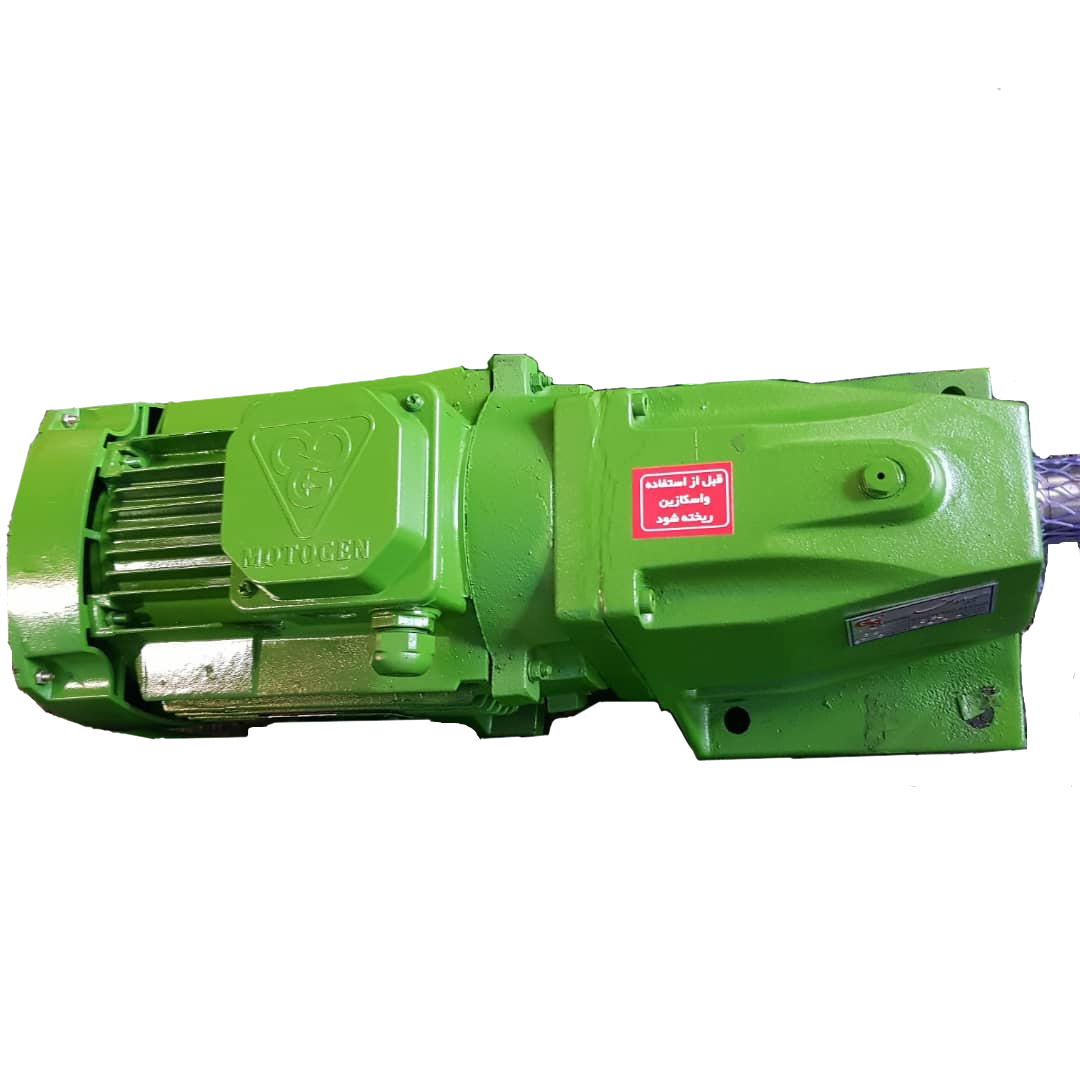

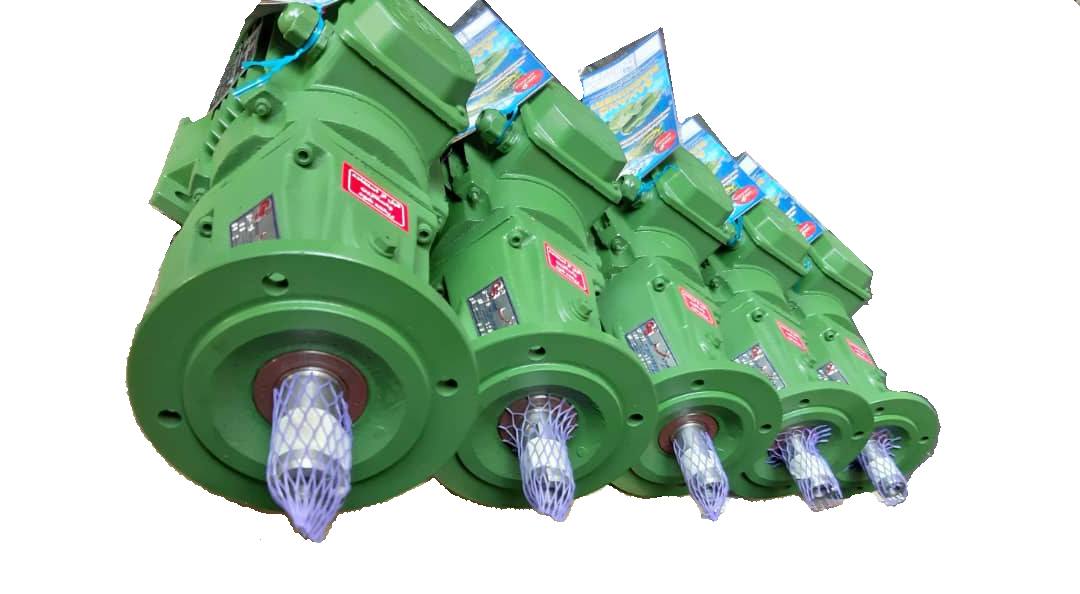

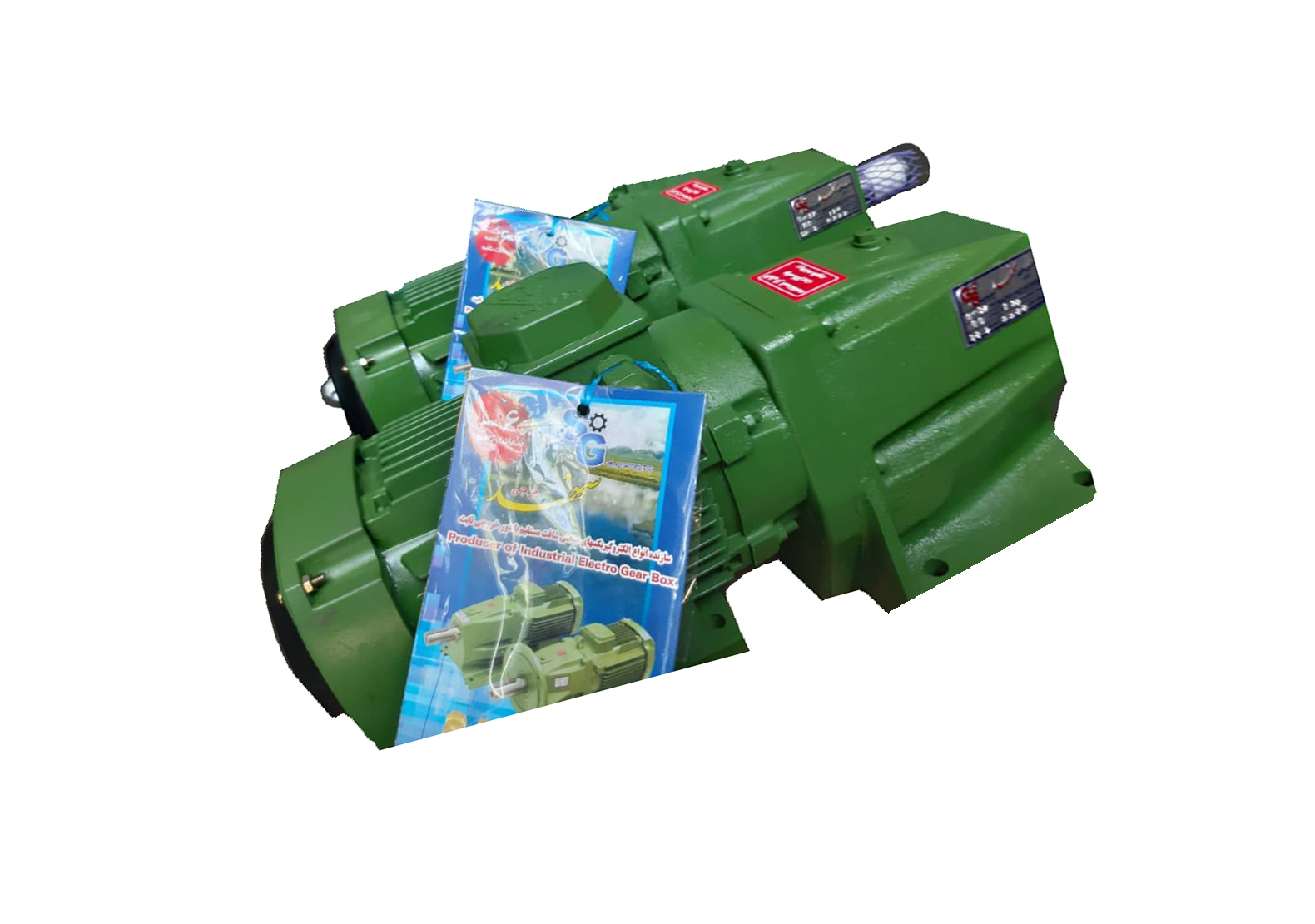

ابعاد الکتروموتورهای گیربکسی

• اطلاعات ابعادی مربوط به الکتروموتورهای گیربکسی از قدرت 0/12 الی 45 کیلووات برحسب الکتروموتورهایی هستند که در بازار ایران موجود و تهیه می‌شود و در تنظیم ابعاد سعی شده در محدوده 0/25 کیلووات تا 15 کیلووات که موتوژن آنرا تولید می‌کند ابعاد الکتروموتورهای فوق استفاده گردد.
• کارخانه ماشین‌سازی سهند نسبت به کیفیت الکتروموتورهای مصرفی مسئولیتی ندارد طبیعی است هرگونه اشکال در الکتروموتور متوجه کارخانه سازنده آن می‌باشد.
• کلیه تولیدات ماشین‌سازی سهند که مطابق استاندارد انتخاب و به کار گرفته شده باشد به مدت 6 ماه ضمانت می‌شود.
